INSERIMENTO FERRAMENTA

Applicazione di inserti filettati con filetto MA.
Progettazione 3D e realizzazione di ferramenta su misura in materiali diversi.

Filetti metrici, bussole

Copia%252520di%252520lavorazioni_bussole

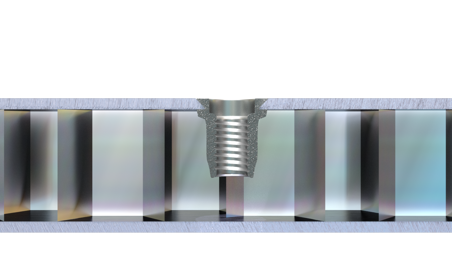

Inserti con avvitamento metrico


Gli inserti con filetto metrico vengono ancorati alle pelli in alluminio tramite un sistema di deformazione meccanica dell’inserto stesso.  Questo sistema di avvitamento risulta particolarmente solido e reversibile, perché le viti possono essere avvitate e svitate molteplici volte.
> Inserti in acciaio Acciaio. Fusto aperto. Testa tonda. Inserti testa cilindrica o semiesagonale,
con battuta piana, svasata o ridotta.
Passo:
M1,0 (11), M1,2 (2), M2 (15), M2,5 (33), M3 (17), M3 (108), M3,5 (36),
M4 (107), M5 (82), M6 (44), M8 (32)
lavorazioni_bussola_nilon_edited_edited_

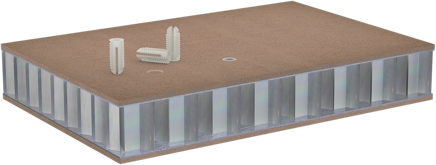

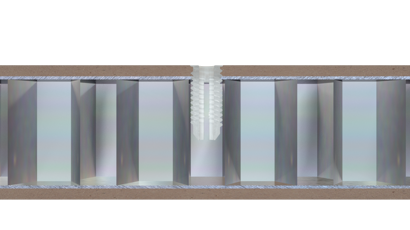

Bussole autofilettanti in nylon


Questo sistema di avvitamento risulta particolarmente semplice da praticare: una volta forato il pannello, è sufficiente inserire a secco l’inserto in nylon, che garantirà per espansione la tenuta della vite mordente avvitata.
> Inserti in nylon. Un dado in lega di alluminio in una gabbia dalle pareti affusolate in nylon.

Cerniere, attaccaglie, scorrevoli

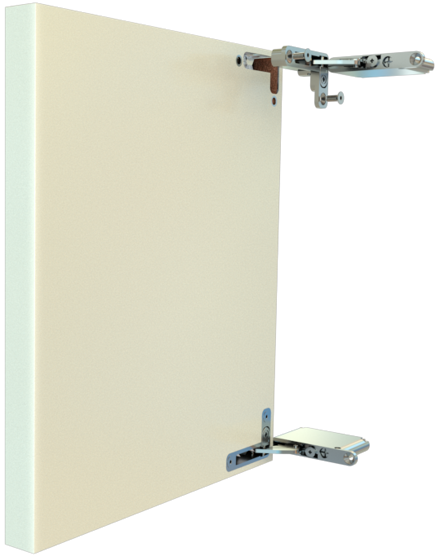

Cerniere con scodellina

Cerniere a scomparsa


La cerniera a scomparsa per la sua applicazione prevede la predisposizione di un telaio perimetrale che consente le necessarie fresature di ribasso. Gli avvitamenti possono essere eseguiti sia con viti mordenti, che con viti metriche, previo inserimento di opportune bussole.
La cerniera con scodellina può essere applicata senza la necessità di prevedere alcun telaio perimetrale. Gli avvitamenti avvengono con inserti metrici o con viti autofilettanti; lo scarico della scodellina è fresato direttamente nell’alveolare.

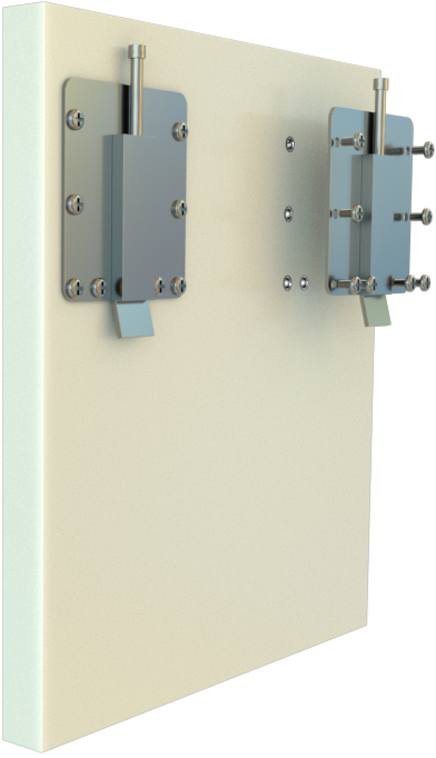

Carrelli, attaccaglie


Le attaccaglie per boiserie possono essere avvitate con la stessa tecnica dei precedenti elementi di ferramenta
I carrelli per ante scorrevoli possono essere applicati con i sistemi di avvitamento già descritti e non necessitano di telai perimetrali.

Ferramenta su misura

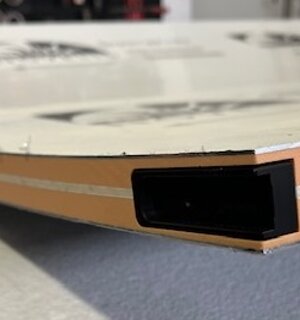

Giunzione su misura
Giunzione su misura
press to zoom

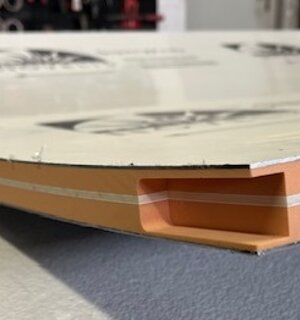

Applicazione giunzione su misura
Applicazione giunzione su misura
press to zoom
1/1

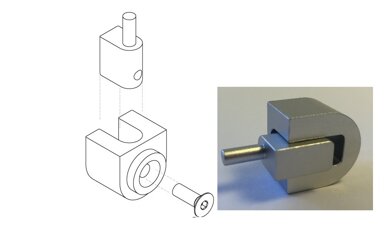

Perno in alluminio anodizzato


Perno completamente in alluminio, progettato dal nostro ufficoio tecnico a 3D.
Realizzato per il posizionamento e la rotazione di nostri pannelli ALUAPP a completamento di un prodotto composto da piu' parti.

Perno realizzato su progetto per rotazione di pannelli su struttura.

perno snodato.jpg

Giunzione a snodo in acciaio


Ingegnerizzazione dei componenti. Giunzione a snodo con progettazione 3D.
Ferramenta realizzata per il posizionamento e il fissaggio di pannelli ALUAPP con gradazione variabile.

Giunto realizzato su progetto per rotazione pannelli.
